Instalacja chłodnicza – przykład realizacji firmy PPH Cool
Każdemu z Państwa, kto interesuje się tematyka chłodniczą lub ma potrzebę zainwestowania w instalację służącą chłodzeniu chcemy na przykładzie działającego już systemu przybliżyć jedną z koncepcji, która obecnie sprawdza się dobrze w wielu zastosowaniach.
Pod koniec 2021 roku PPH COOL wykonała instalację chłodzenia pośredniego dla centrum logistyczno – dystrybucyjnego WIGO w Niepołomicach. Trzy komory chłodnicze w obiekcie służą do przechowywania nabiału oraz warzyw i owoców. Temperatury projektowe dla komory nabiałowej to 5 -6 ᵒC natomiast dla warzyw i owoców w zależności o rodzaju towaru w jednej komorze 5-6 ᵒC a w innej 8-10ᵒC.
Rozwiązanie na jakie zdecydował się inwestor to właśnie układ chłodzenia pośredniego, którego głównymi elementami są:
- obwód hydrauliczny roztworu glikolu posiadający atest higieniczny o temperaturze zamarzania -35 ᵒC , zbiornikiem buforowym i pompami – 2 szt
- chłodnice wentylatorowe marki STEFANI w ilości łącznej 15 sztuk
- agregaty wody lodowej ( chillery ) – 2 sztuki produkcji COOL serii AQUACOOL GREEN model VCGV 350 MT z czynnikiem chłodniczym ekologicznym R290 – czyli propanem o łącznej mocy chłodniczej ok. 460 kW
Układ jest tak zaprojektowany aby miał bezpieczną nadwyżkę mocy chłodniczej. Każdy chiller ma dwa niezależne obwody sprężarkowe i nawet w wypadku awarii jednego z nich pozostałe obwody całkowicie pokrywają zapotrzebowanie na chłód. Bezpieczeństwo pracy układu hydraulicznego zapewnia zastosowanie 2-ch pomp, z których jedna pracuje a druga stanowi rezerwę.
Zaletą takiej koncepcji chłodzenia jest fakt zastosowania obiegu glikolowego, który cechuje się nieskomplikowanym montażem i którego metody ewentualnej naprawy są ogólnie znane branży hydraulicznej. Najciekawszym elementem całej instalacji są chillery AQUACOOL GREEN, które są zaprojektowane i wykonane przez PPH COOL zgodnie z najnowszymi wymogami określonymi w dyrektywie unijnej Ekoprojekt oraz tzw. rozporządzeniem F-gazowym. Chillery zawierają czynnik chłodniczy R290 ( propan ) , który jest gazem nieszkodliwym dla środowiska. Jest to czynnik naturalny o współczynniku określającym potencjał tworzenia efektu cieplarnianego wynoszącym jedynie 3. Ten sam współczynnik dla ciągle jeszcze popularnego czynnika R410A wynosi 2088. To sprawia, że chillery te nie musza być rejestrowane w Centralnym Rejestrze Operatorów, nie są objęte obowiązkowymi kontrolami szczelności instalacji oraz ewentualny wyciek propanu nie wiąże się z karami finansowymi za emisję.
Urządzenia są całkiem bezpieczne wbrew stereotypom jakie towarzyszą czynnikom palnym takim jak propan. Podstawową cechą urządzeń COOL napełnionych R290 to fakt , że ilość czynnika w układzie chłodniczych średnio nie przekracza kilkunastu kilogramów oraz to , że urządzenia są montowane na zewnątrz w otwartej przestrzenia np. na dachu lub obok budynku. Te dwie kwestie sprawiają , że nawet w sytuacji awaryjnej w postaci wycieku propanu praktycznie nie ma możliwości utworzenia się mieszanki tego gazu z powietrzem o stężeniu niebezpiecznym grożącym zapłonem.
Przytoczona koncepcja chłodzenia świetnie nadaje się do różnych zastosowań w szeroko pojętym przemyśle. Warto podkreślić, że ten system w wykonaniu PPH COOL jest w stanie w odpowiedniej konfiguracji zapewnić temperatury chłodzonego medium np. glikolu rzędu -25 ᵒC czyli może obsługiwać wszelkie komory składowania np. żywności również mrożonej.
Wszelkie dodatkowe informacje można uzyskać u doradców techniczno-handlowych PPH COOL, kontakty dostępne są na stronie.

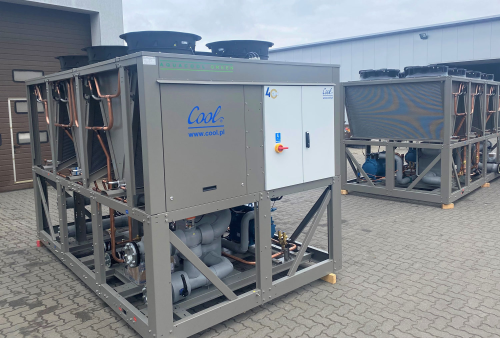

Zdjęcie: Chillery AQUACOOL VCGV350 przed wysyłką z zakładu w Chotomowei
Źródło i fot.: COOL
